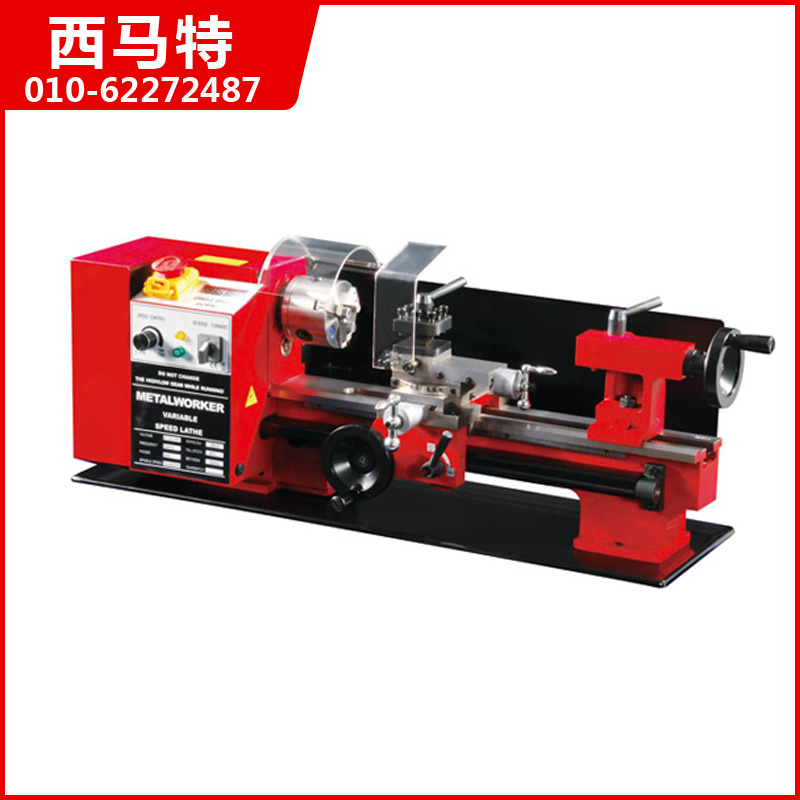

微型车床C3-350

具有体积小,功能多,重量轻,加工材料广泛(金属、木材、塑料等)、占用空间小、便于携带等特点。主要用于加工精密零部件、新产品的开发设计试制、精密机械仪器仪表的修理以及个人发明制作、各类学校的劳技课堂、模型制作教室、科技制作兴趣小组、工业设计、建筑艺术设计、珠宝加工等。

车床特征:
铸铁给予很大的刚性构造
精密研磨V型床滑道
功能齐全的鞍,拖板组件,包括供电丝杆
350W可逆电机的变速和2速变速箱
提供,80毫米3爪卡盘,2MT中心,改变轮,扳手一套

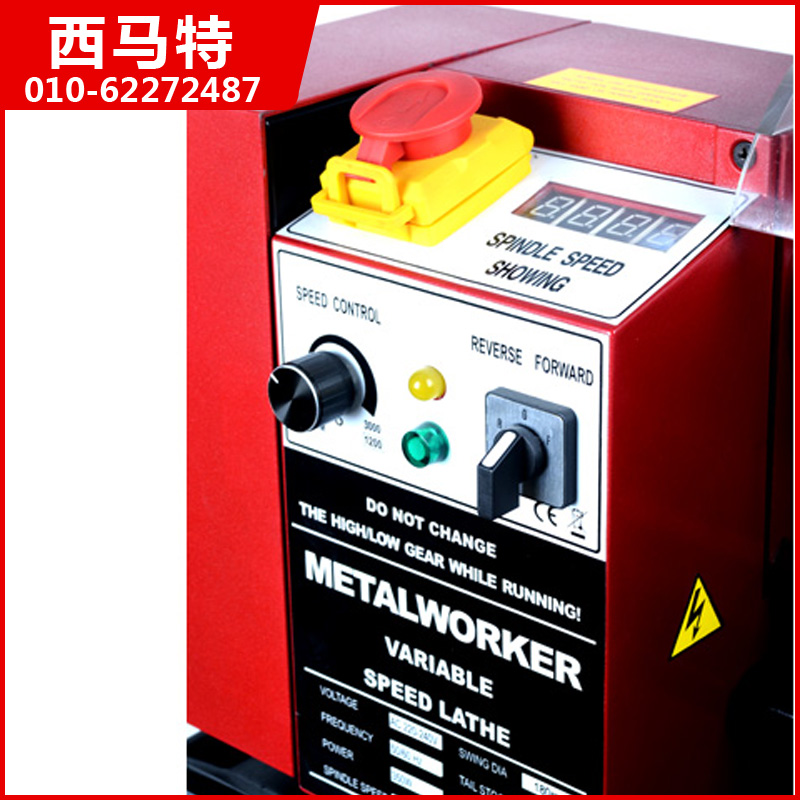

主轴转速显示屏 安全开关 无极变速 四定位刀架 带过载保护 全套交换齿轮
超音频淬火床身 强功率电机 欧洲标准安全磁性开关.



技术参数:
床身上工件最大回转直径 180毫米
最大工件长度 350毫米
主轴通孔直径 20毫米
主轴内孔锥度 莫氏3
尾轴孔锥 莫氏2
主轴转速范围(无级调速) 低速 100-1200/±10%
                         高速 100-3000/±10%
拖板横向行程 65毫米
可加工螺纹范围 公制 0.4-2.0毫米(10种规格)
电机输出功率 350
车床外形尺寸(长xx高) 800x290x290毫米
净重/毛重 44/56公斤
包装尺寸(长xx高) 870x340x370毫米

随机附件
80毫米三爪卡盘 呆顶尖 交换齿轮套件 扳手套件 有机玻璃保护罩(实物不含刀架上的有机玻璃盖、挡板,是可选件)

序号 数量
1 无级调速车床 型号:CJ9518D 1
2 三爪卡盘及正、反爪 1+3+3
3 卡盘钥匙 1
4 橡胶减振垫 4
5 安装螺丝 4
6 交换齿轮 公制 6
7 顶尖 莫氏2# 1
8 胶木扳手(从机床上拆下) 2
9 双头扳手 1
10 内六角扳手 3
11 挡削板 1
12 保险管2A 1
13 使用说明书 1

以下附件是有用户自由选择,单独另外购买的:

编号
项目说明
适合车型
S/N:10000

铁木工作台
整体外形尺寸:

800*350*890MM

C0,C1,C2,SC2,C3

Z1,X0,X1,SX1,X2,SX2

S/N:10000A
铁木工作台
整体外形尺寸:
1000*660*710毫米



C0,C1,C2,SC2,C3

Z1,X0,X1,SX1,X2,SX2

S/N:10001
旋钮和手轮

C2,C3,SC2,SC3
S/N:10002
公制齿轮9个
30T/35T/40T
40T/45T/50T
60T/80T/80T

C2,C3,SC2,SC3
S/N:10003
英制齿轮13个产品
30T/35T/40T/40T
45T/45T/50T/55T
57T/60T/65T/80T/80T


C2,C3,SC2,SC3
S/N:10004
车刀5件套装
DIN 4971R外圆偏车刀
DIN 4975 外螺纹60度车刀
DIN 4980R外圆90度偏刀
DIN 4980L外圆左车刀
DIN 4981R切断刀


C0,C2,M1,SC2
S/N:10005

车刀11件套装
DIN 4971R外圆偏车刀
DIN 4972R弯头45度车刀
DIN 4973R内孔车刀
DIN 4974R内孔平面车刀
DIN 4975 外螺纹60度车刀
DIN 4976 宽刃光口刀
DIN 4977R外圆90度偏刀
DIN 4978R端面90度车刀
DIN 4980L外圆左车刀
DIN 4980R外圆90度偏刀
DIN 4981R切断刀


CO,C1,C2,SC2,C3
S/N:10006

车刀6件套装
DIN 4972R弯头45度车刀
DIN 4973R内孔车刀
DIN 4974R内孔平面车刀
DIN 4976R宽刃光口刀
DIN 4977R外圆90度偏刀
DIN 4978R端面90度车刀


CO,C2,SC2
S/N:10007

花盘¢160毫米

螺栓尺寸12mm


C2,C3,SC2,SC3
S/N:10007A

夹紧工具包面板

螺栓尺寸8mm

C2,C3,SC2,SC3
S/N:10008
中心架
C2,C3,SC2,SC3
S/N:10009
跟刀架

C2,C3,SC2,SC3
S/N:10010
¢80毫米四爪卡盘


C1,C2,SC2,C3

X2P,M1,SX3L

S/N:10011
快速改变刀座
C2,SC2
S/N:10011-1
刀架

C2,SC2
S/N:10011-2
刀架

C2,SC2
S/N:10012

尾座卡头和锥柄

Dia.13mm+MT#2


C2,SC2
S/N:10013

主轴中心

MT#3

C2,SC2,C3
S/N:10014

活络顶尖

MT#2


C2,SC2,C3
S/N:10015
车床勾

C1,C2,SC2,C3,M1
S/N:10016
2件套装刀具
C2,SC2,
S/N:10029A
¢100毫米四爪卡盘,法兰

C2,SC2,C3
S/N:10061

垂直滑块

槽尺寸50mm

C2,C3,SC2,SC3
S/N:10062
数字式主轴速度读出

C2
S/N:10064

木工附件toolrest中心

MT#3


C2,C3,SC2,SC3
S/N:10100
¢100毫米3爪卡盘
C2,SC2,C3
S/N:10100A
¢100毫米3爪卡盘和法兰


C2,SC2,C3
S/N:10130
滚花刀

C2,SC2
S/N:10131
圆磨削附件

C2,SC2,C3
S/N:10136
摇臂刀架

C2,C3,SC2,SC3
S/N:10140
XY数显组件
DRCD套件

C2,SC2,C3
S/N:10147

滚动尾座吸盘

Dia.13mm+MT#2


C2,SC2,C3
S/N:10148

弹性夹头组(公制)

卡盘dia.4,6,8,10,12,14,16毫米


C2,C3,SC2,SC3,C3
S/N:10182
定位器
C2,C3,SC2,SC3
S/N:10200

组合刀具8毫米(镀锡)

DIN 4977R外圆90度偏刀

DIN 4980L外圆左车刀

DIN 4980R外圆90度偏刀

DIN的4975R外螺纹车刀

DIN 4981R切断刀




C1,C2,SC2
S/N:10200-1
替换刀头

C1,C2,SC2
底座:S/N:10253D (860X310X890MM)

具体产品信息以本公司给出的产品目录及实物产品为准
