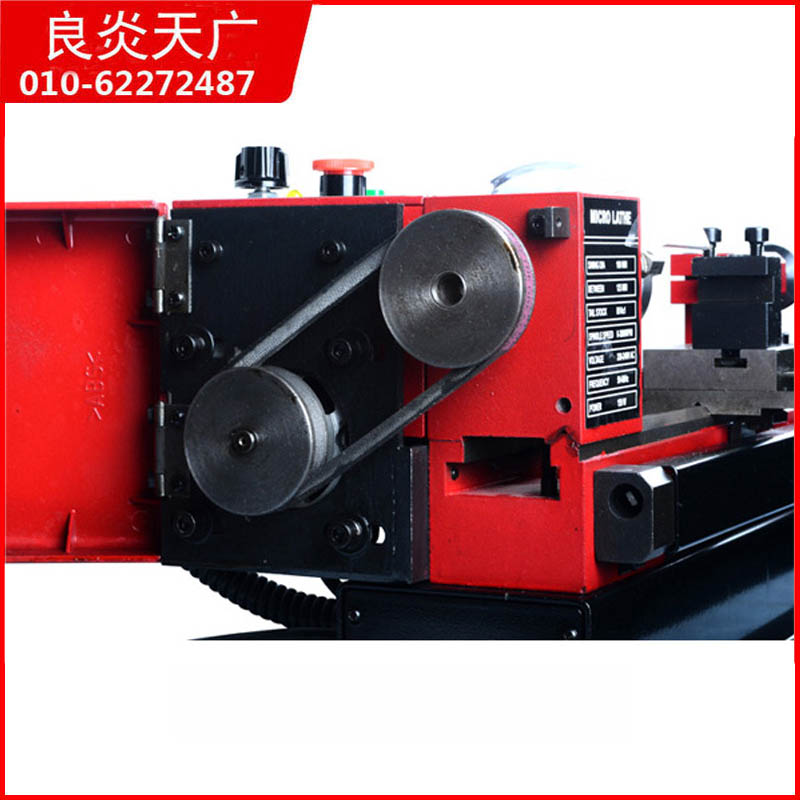

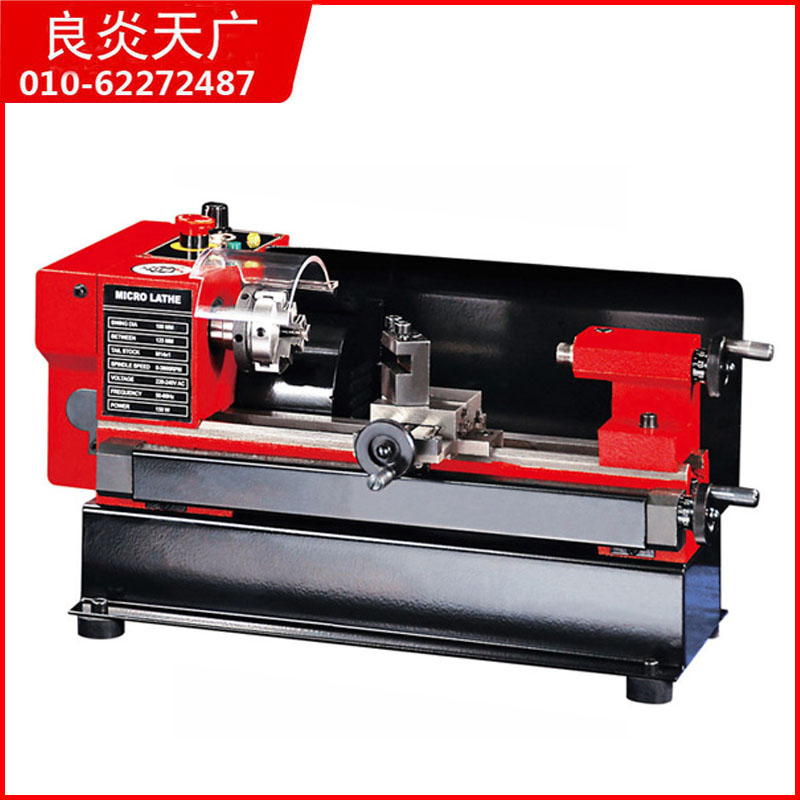

C0/220V 微型车床

    具有体积小,功能多,重量轻,加工材料广泛(金属、木材、塑料等)、占用空间小、便于携带等特点。主要用于加工精密零部件、新产品的开发设计试制、精密机械仪器仪表的修理以及个人发明制作、各类学校的劳技课堂、模型制作教室、科技制作兴趣小组、工业设计、建筑艺术设计、珠宝加工等。

•铸铁,硬化的面导轨

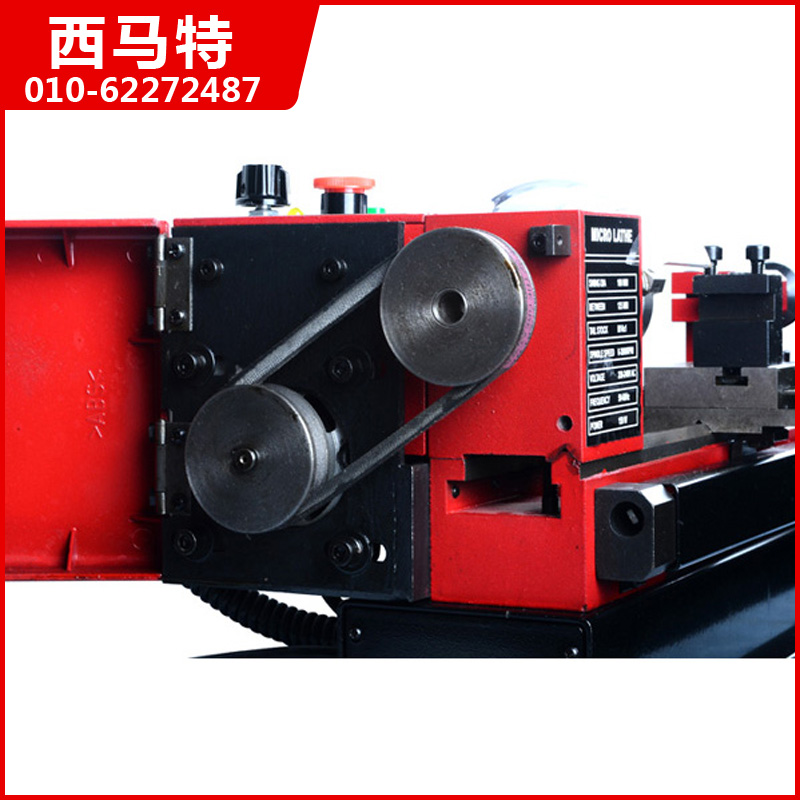

•皮带驱动,无极变速
•50毫米自定心3爪夹头
•保护安全开关
•提供使用50mm的3爪夹头,扳手组.


技术参数:

床身上工件最大回转直径                    110毫米
最大工件长度                                        125毫米
主轴通孔直径                                        10毫米
尾轴螺纹                                                M14x1毫米
主轴转速范围(无级调速)               100-3800转/分±10%
拖板横向行程                                       50毫米
电机输出功率                                       150瓦
车床外形尺寸(长x宽x高)                440x270x210毫米
净重/毛重                                              13/22公斤
包装尺寸(长x宽x高)                        600x400x310毫米

随机附件:

具体请看随机装箱清单
序号
名 称
规格、型号
数量
1
三爪卡盘
50毫米
1
2
内六角扳手
3,4,5
1
3
螺丝刀

1
4
双头扳手
5.5*7
1
5
保险丝
2A
1
6
使用说明书

1


具体产品信息以本公司给出的产品目录及实物产品为准




编号
项目说明
适合车型
S/N:10000

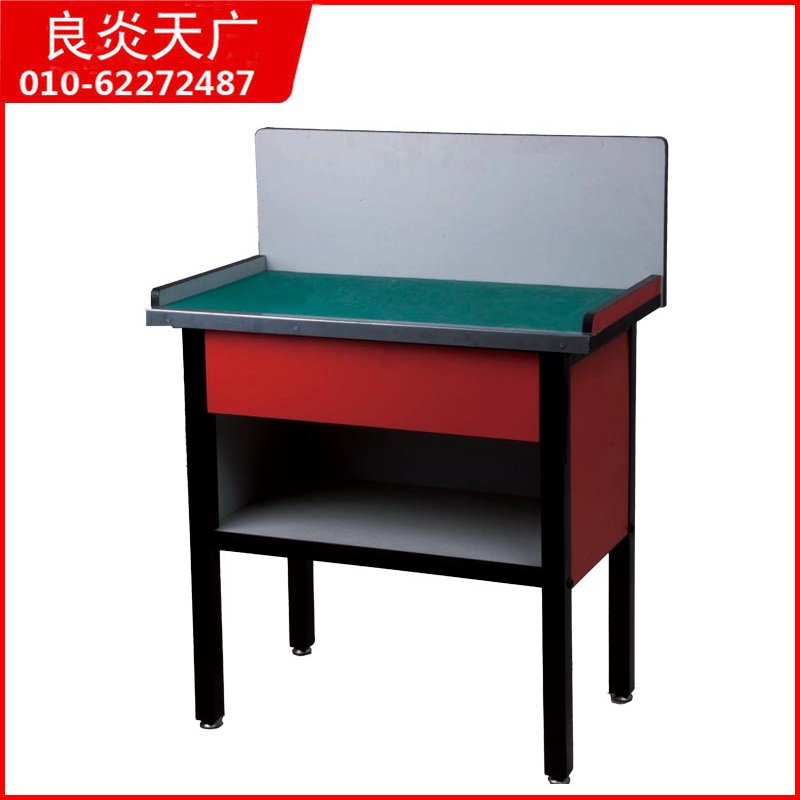

铁木工作台
外形尺寸:1000*660*710毫米

C0,C1,C2,SC2,C3

Z1,X0,X1,SX1,X2,SX2

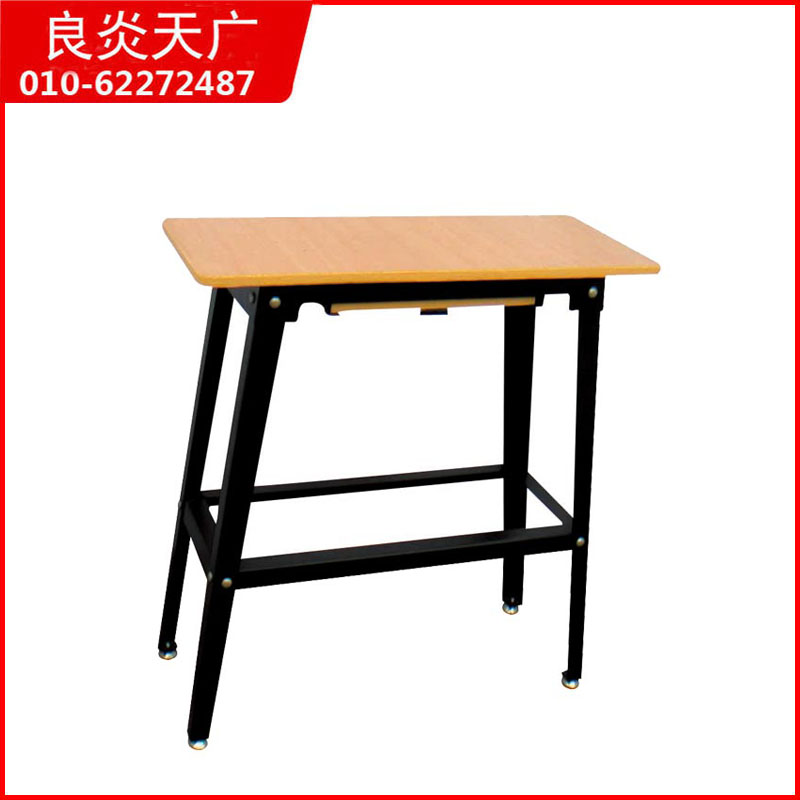

S/N:10000A
工作台
外形尺寸:
800*350*890MM

C0,C1,C2,SC2,C3

Z1,X0,X1,SX1,X2,SX2

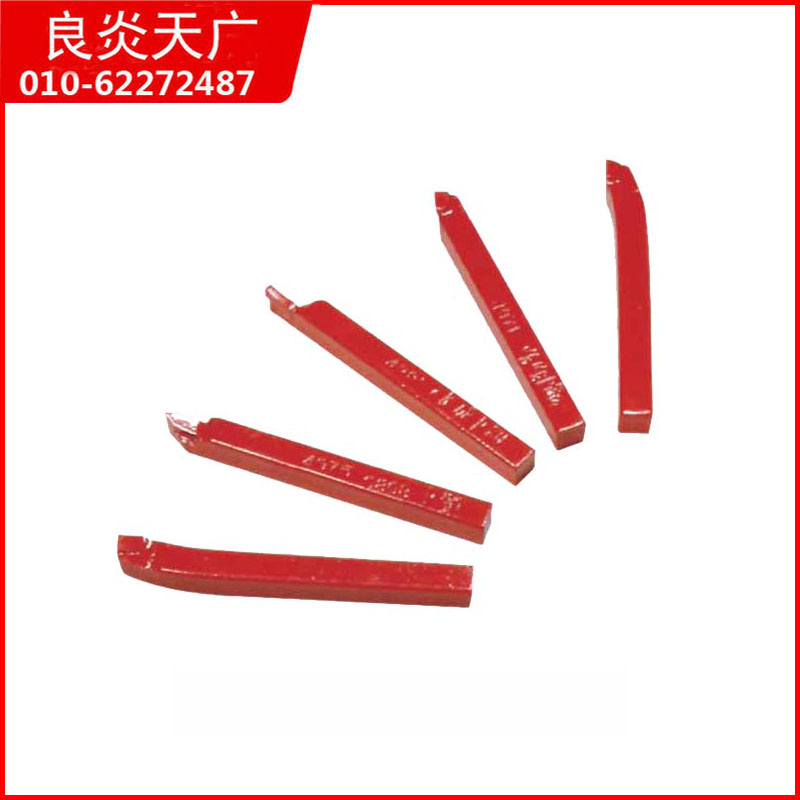

S/N:10004

车刀5件套装
DIN 4971R外圆偏车刀
DIN 497560度外螺纹车刀
DIN 4980R外圆90度偏刀
DIN 4980L外圆左车刀
DIN 4981R切断刀

C0,C2,M1,SC2
S/N:10005

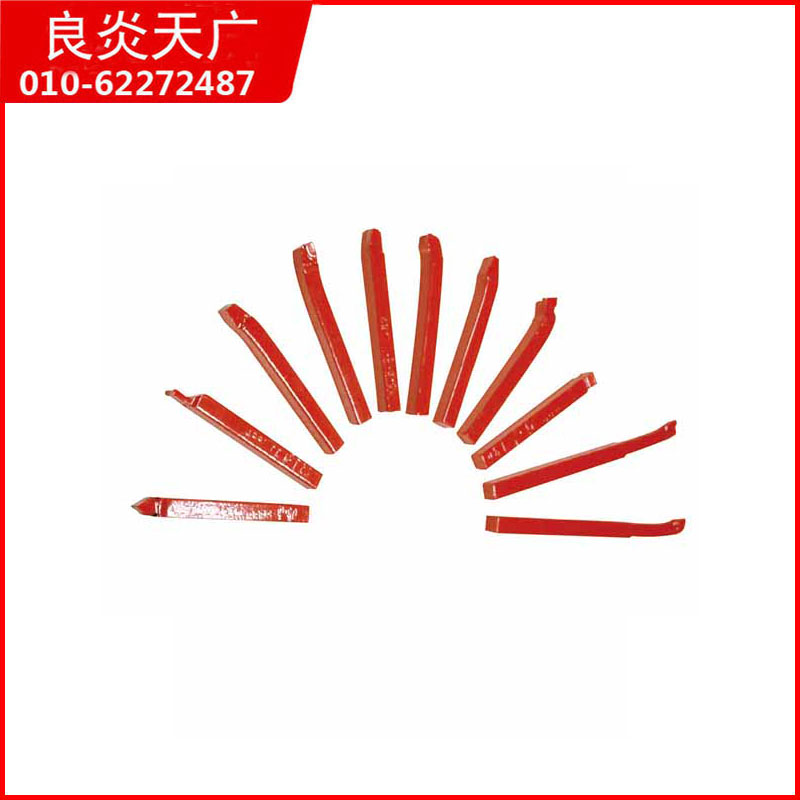

车刀11件套装
DIN 4971R外圆偏车刀
DIN 4972R弯头45度车刀
DIN 4973R内孔车刀
DIN 4974R内孔平面车刀
DIN 4975 60度外螺纹车刀
DIN 4976 宽刃光口刀
DIN 4977R外圆90度偏刀
DIN 4978R端面90度车刀
DIN 4980L外圆左车刀
DIN 4980R外圆90度偏刀
DIN 4981R切断刀

CO,C1,C2,SC2,C3

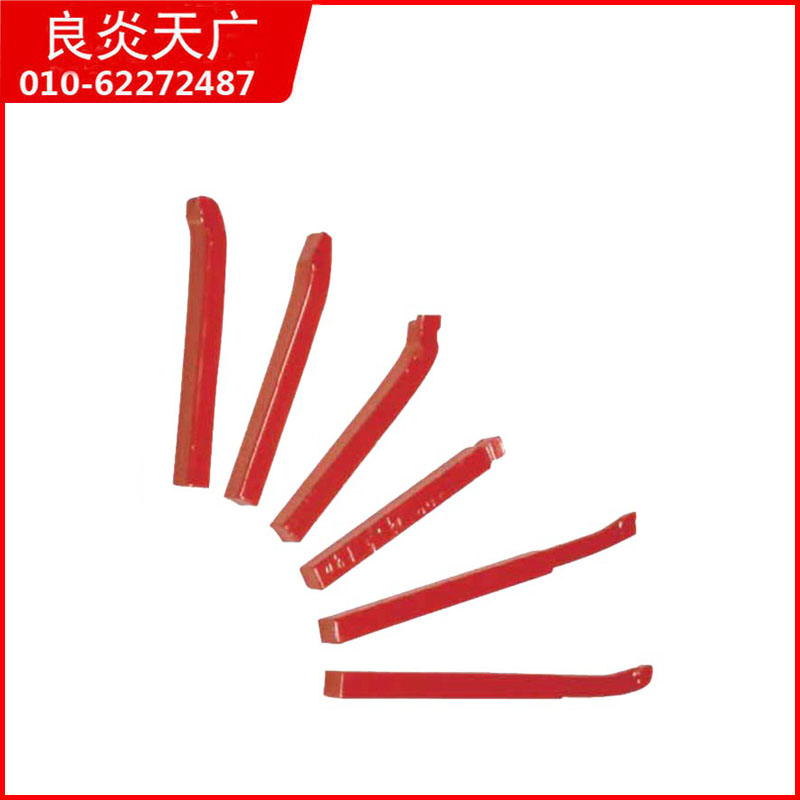

S/N:10006

车刀6件套装
DIN 4972R弯头45度车刀
DIN 4973R内孔车刀
DIN 4974R内孔平面车刀
DIN 4976R宽刃光口刀
DIN 4977R外圆90度偏刀
DIN 4978R端面90度车刀

CO,C2,SC2

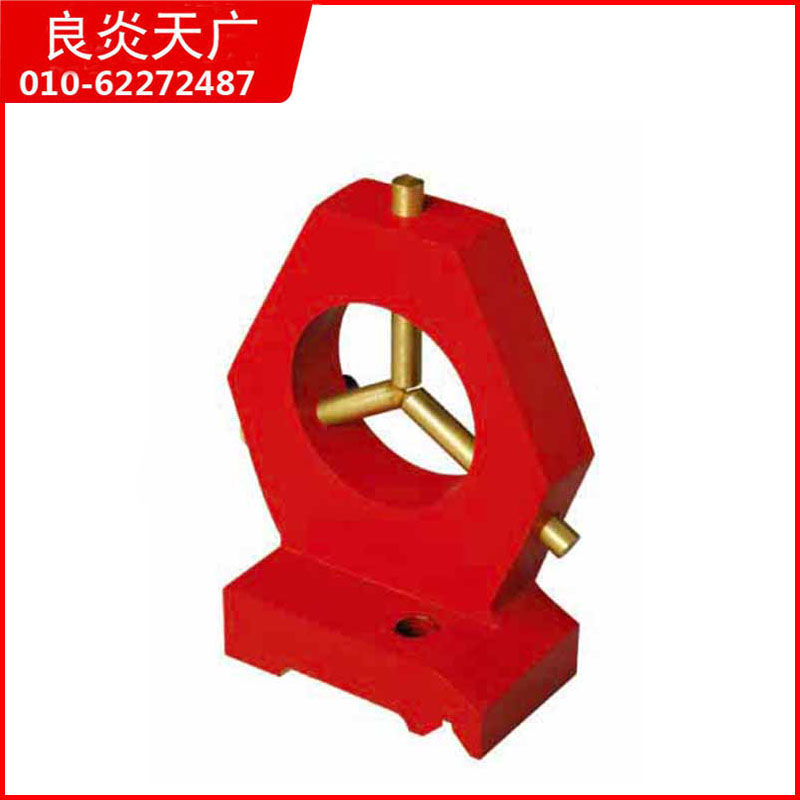

S/N:10152
固定支架
C0
S/N:10153

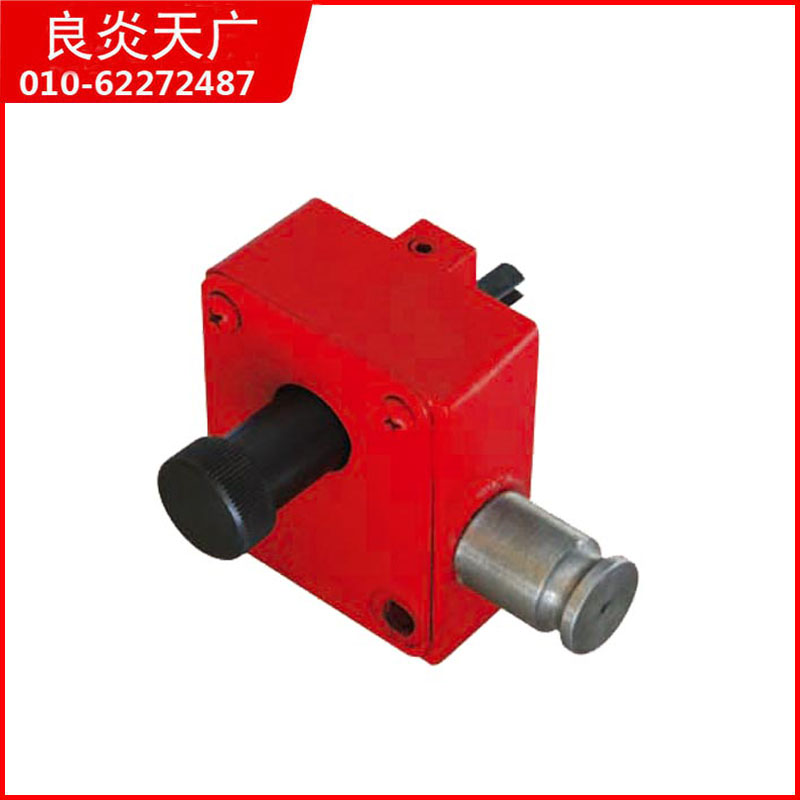

自动给器
C0

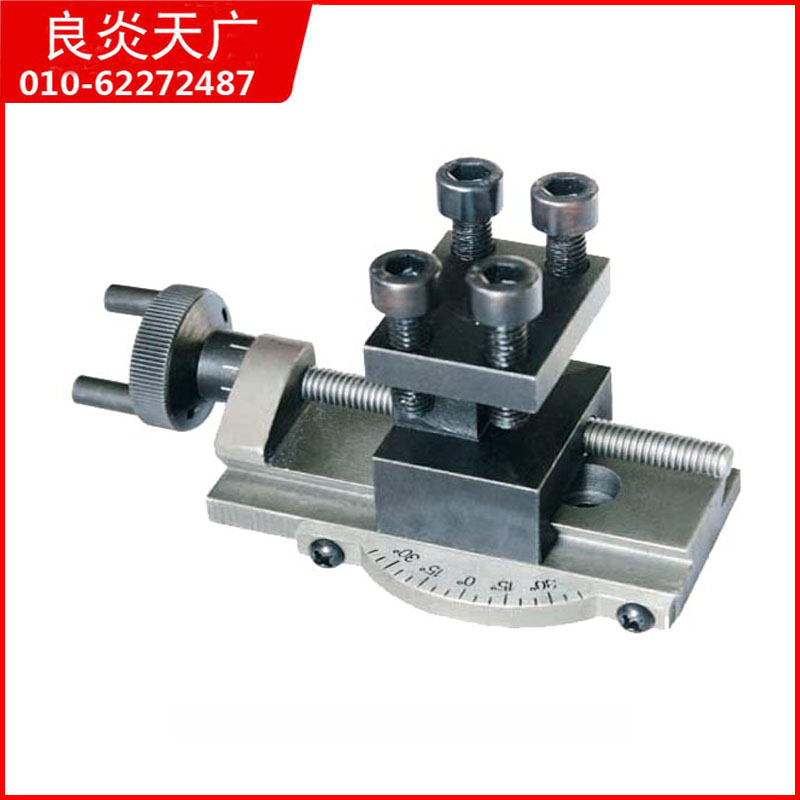

S/N:10154
旋转角度±30°。
CO

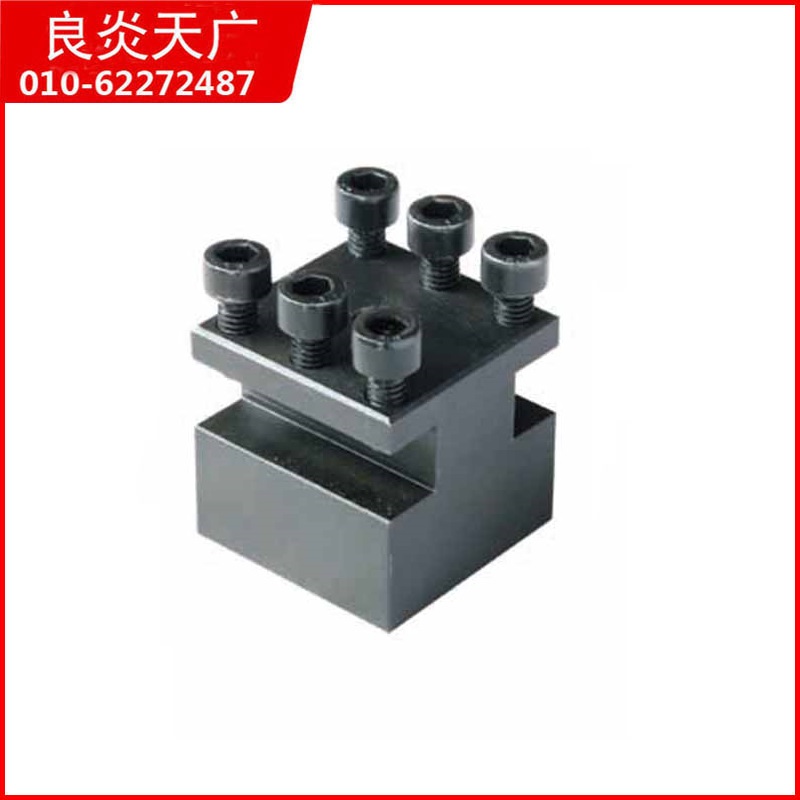

S/N:10155
2路刀架
C0
S/N:10156

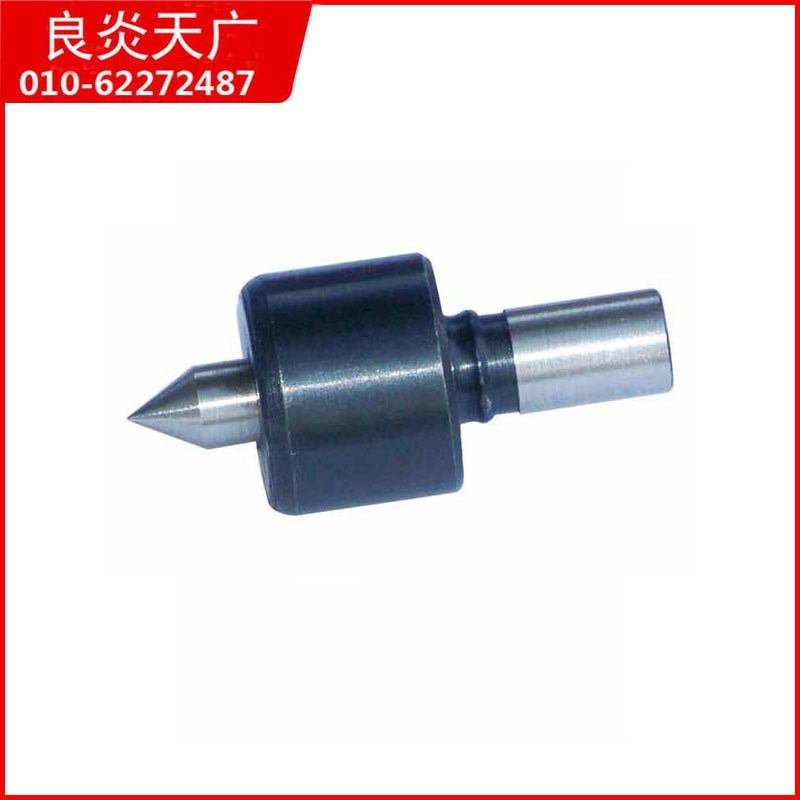

滚动中心
Φ10毫米
C0
S/N:10157

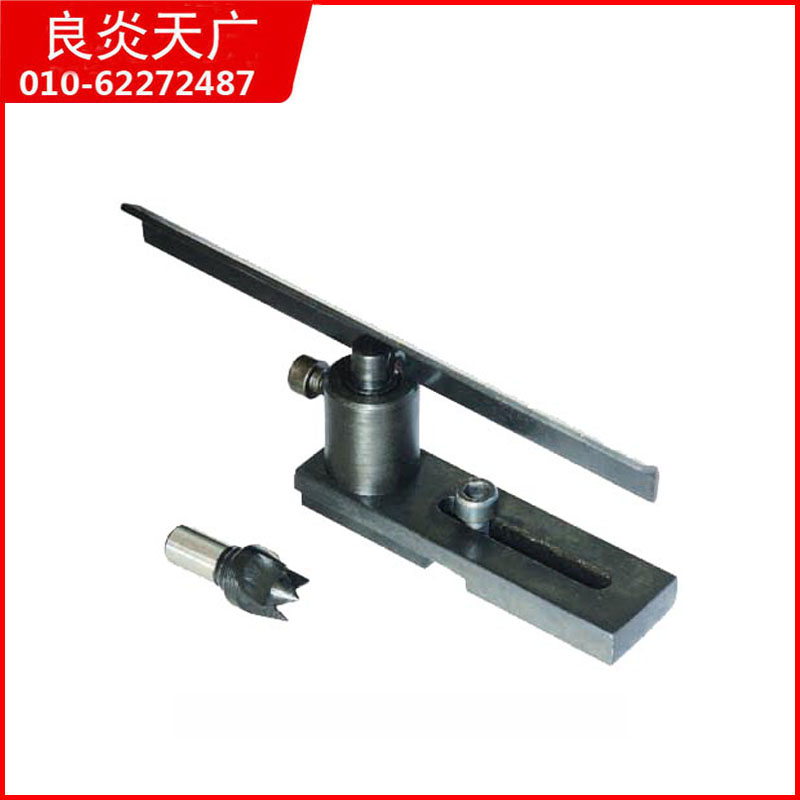

木刀架中心
Φ10毫米
C0

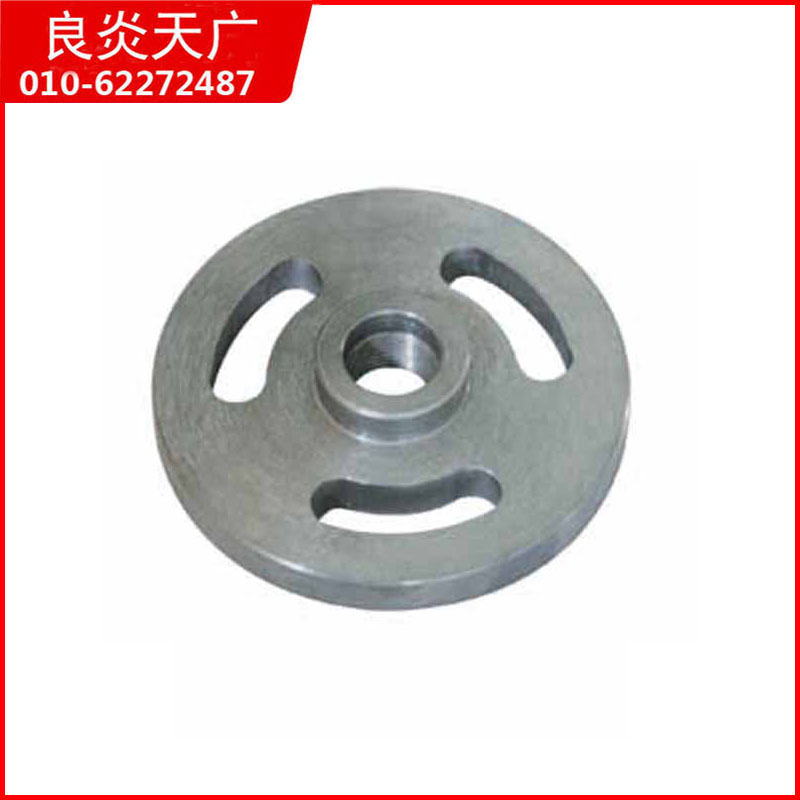

S/N:10158
面盘
直径Φ70毫米
槽尺寸8mm
C0

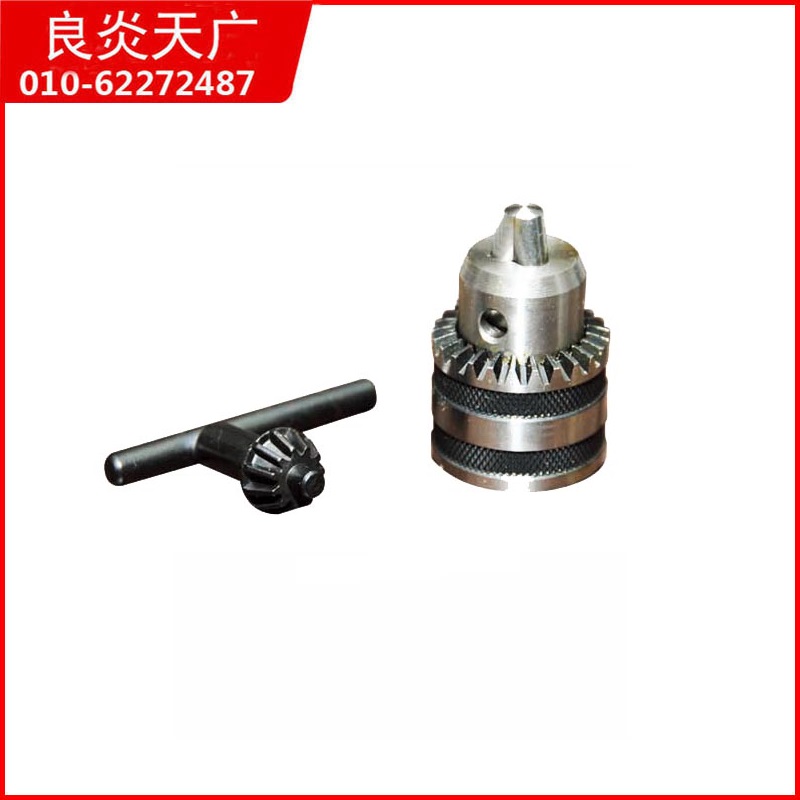

S/N:10159
尾座卡盘
C0
S/N:10200

车刀组8x8毫米

DIN 4977R右外圆车削刀具

DIN 4980L留下切割机

DIN 4980R右刀

DIN 4975R主题切割机

DIN 4981R刀

C0,C2

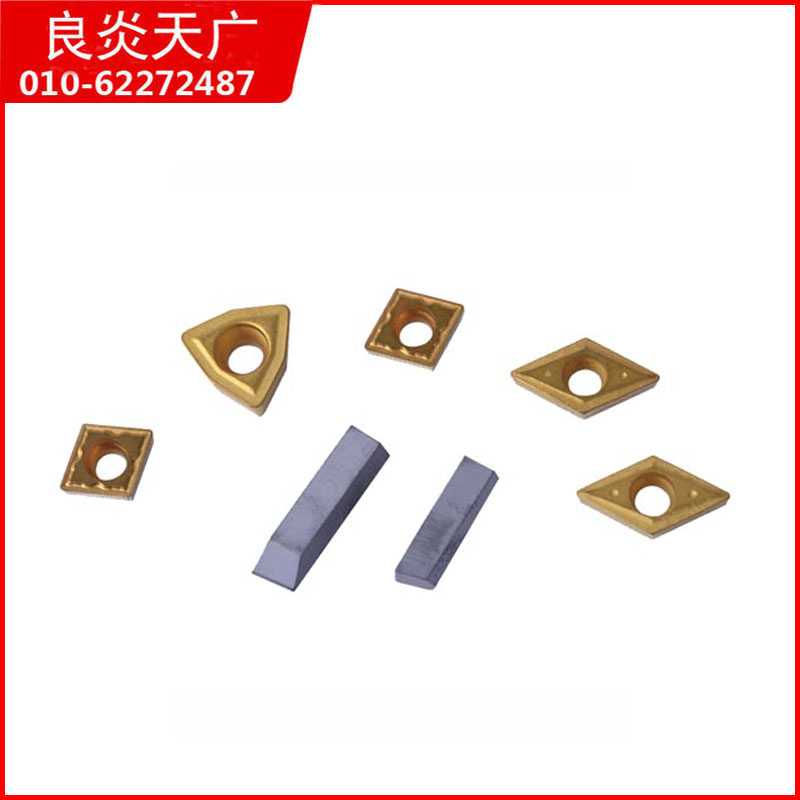

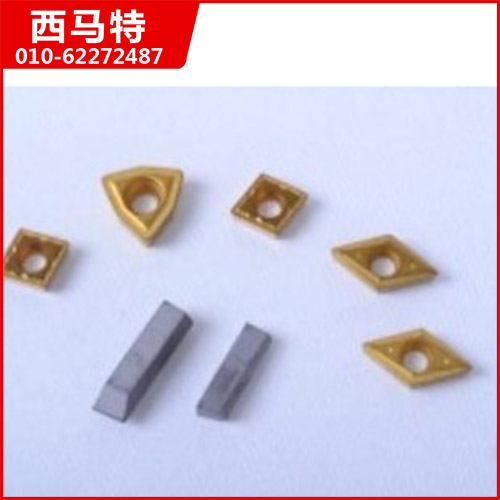

S/N:10200-1 替换刀头 C0,C2

机床运行与维修

1)线不宜过长过细,否者电源线压降过大,使电机启动困难。对带离心开关的单线电动机而言,离心开关甩不开,电动机发热厉害,严重时可能烧毁电动机。选用电源线时,其长度一般不超过20米,并且其截面积应不小于2·0MM平方。
2)机器使用环境最高温度40摄氏度,海拔不超过1000米。
3)机器不得在含有易燃气体,化学腐蚀性气体或其他有害气体环境中使用
4)机器在启动运行中若发现异常,如怪声,过热,焦味或轴承发热等应立即停机检查,待过障排除后方可使用。
5)机器应保持清洁,定期检查。
6)机器单相反复多次启动会导致电动机过热,甚至烧毁电动机(特别是连续带负载直接启动)。
7)防止过载,过载会导致过热,过热将缩短绝缘寿命,降低电动机的可靠性
8)机器在使用前,请清除掉防锈油脂(可用煤油或柴油),同时请仔细阅读说明书。在所在油杯和滑动面上加油(可用20#机油)机器在出厂时未加过机油
