SX4-Plus台式钻铣床 加强版

SX4-Plus是SX4的高配机型，增加自动走刀，Z轴升降电机控制主轴无极变速 MT4主轴立柱带磁座可安放工具无刷电机 电机免维护

￥ 40600.00

详细信息

一、产品信息

品牌：西马特  型号：SX4-Plus

西马特SX4-Plus是SX4的加强版

在SX4原有基础上增加了：

1、自动走刀

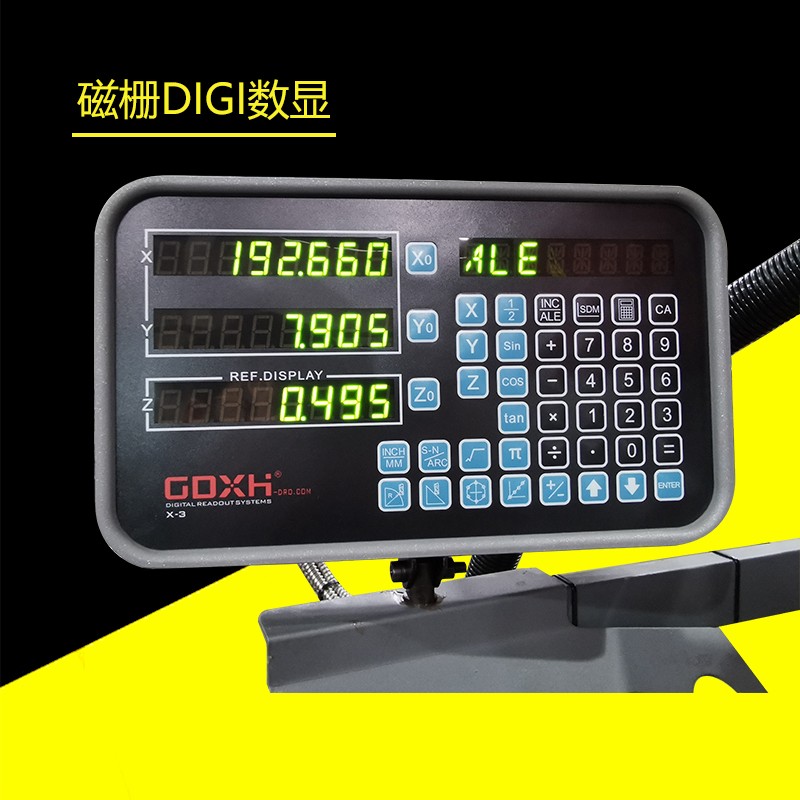

2、磁栅DIGI数显
3、专用底座













二、产品特色

通过欧盟CE认证

无级调速

钻铣深度和主轴转速显示

攻丝功能

无刷大功率电机

微量进给功能

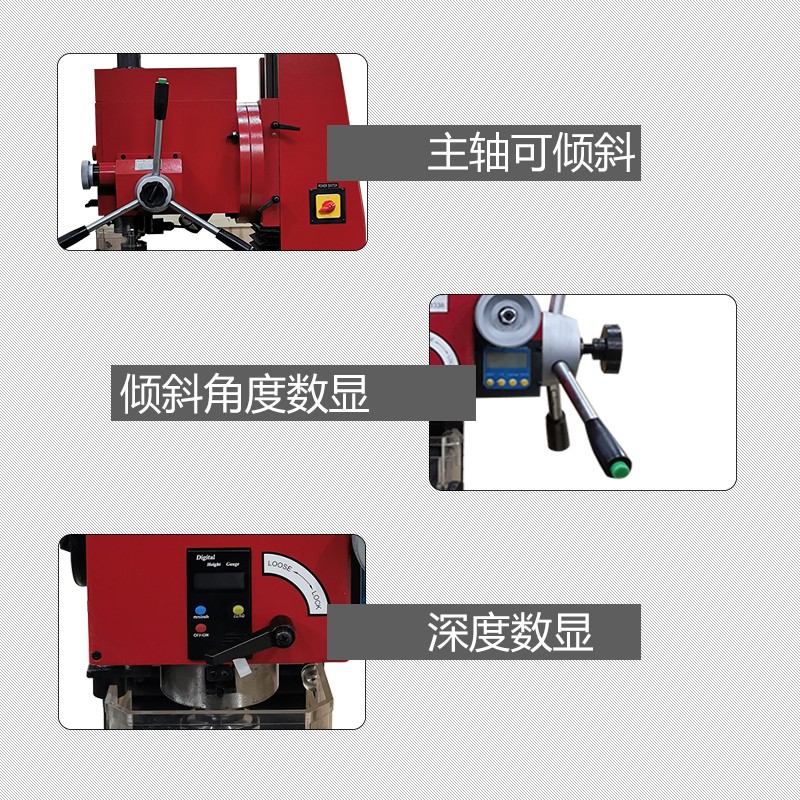

主轴箱可转角度

三、随机附件

序号

名称

规格或型号

数量

备注

1

钻夹头套件

B18

1套

2

双头扳手

S1×S2   8×10、14×17、19×22

各1

3

内六角扳手

4、5、6、12

各1

4

压注油壶

1只

5

斜锲

X3C2002

1

6

锥柄

SX40202

1只

莫氏4号

7

变速手柄

X1025200

1

8

保险丝

230V/1A或110V/2A

1

用于上下进给电机

9

保险丝

1A

1

用于照明灯

10

使用说明书

1




规格参数

最大钻孔能力 30mm
最大端面铣能力
 40mm
最大表面铣能力 55mm

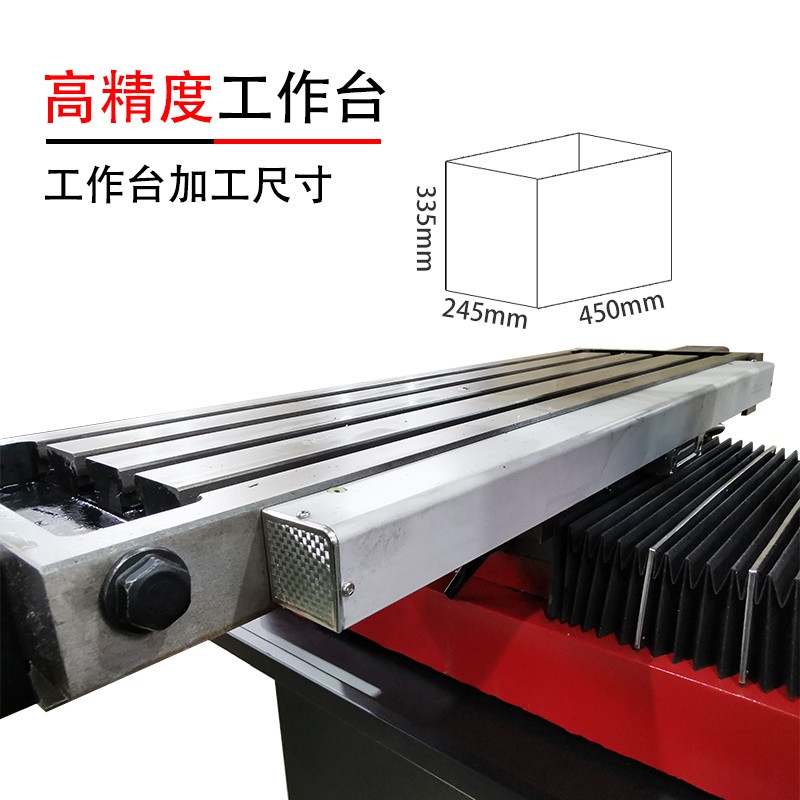

纵向行程（Y） 245mm
横向行程（X）
 450mm
主轴箱行程（Z） 335mm
主轴孔锥度
 莫氏4号
主轴中心线到立柱表面距离 290mm
主轴端面到工作台的最大距离
 430mm
工作台有效尺寸
 820x240mm
T型槽尺寸
 14mm
立柱可倾斜角度
 左45°右45°
电机输入功率
 1500w
主轴转速（无极调速）

100-1600转/分±10%

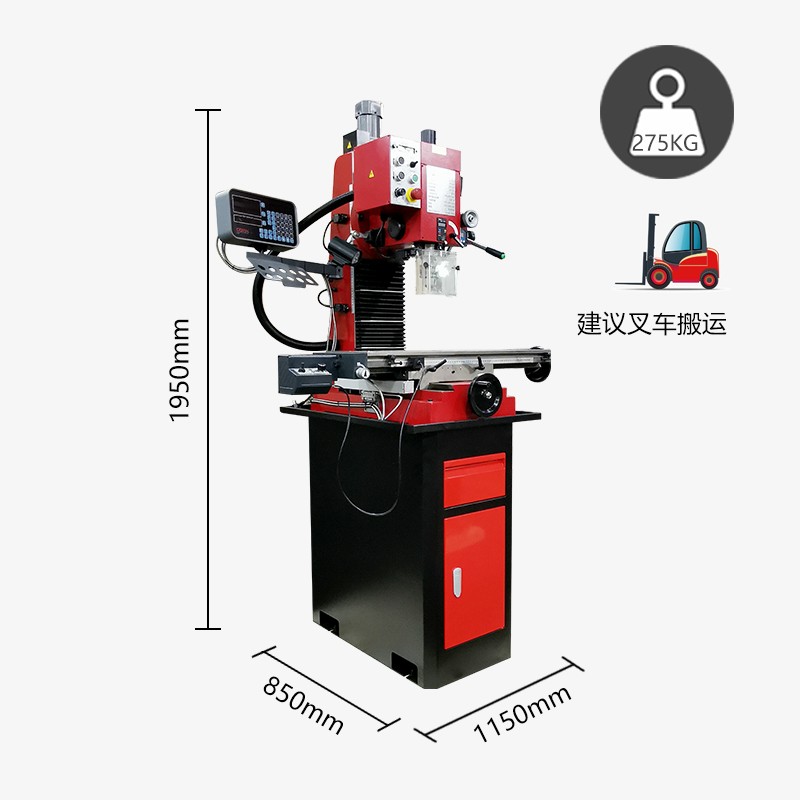

外形尺寸（长x宽x高）
 1060x835x1080mm
包装尺寸（长x宽x高） 1160x920x1110mm
净重/毛重 310/340KG


可选附件（需要另购）

  • S/N10045 HSS键槽铣刀7件套

    S/N10045 HSS键槽铣刀7件套

    ￥191.00元

    •
  • S/N10025 四爪单动卡盘∅125mm

    S/N10025 四爪单动卡盘∅125mm

    ￥630.00元

    •
  • S/N10143 回转工作台150mm

    S/N10143 回转工作台150mm

    ￥2787.00元

    •
  • S/N10160 中心架

    S/N10160 中心架

    ￥330.00元
