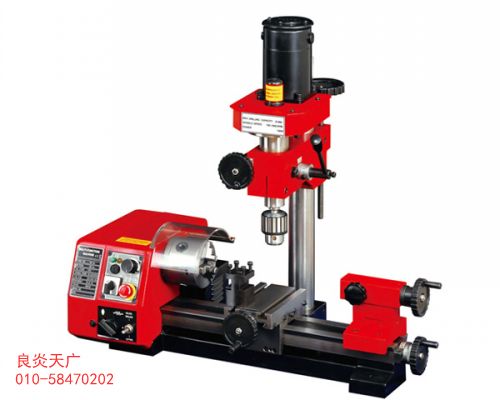

微型多功能机床 M1  型号:MJ9515

产品特点:
  超音频淬火床身  强功率电机  欧洲标准安全磁性开关

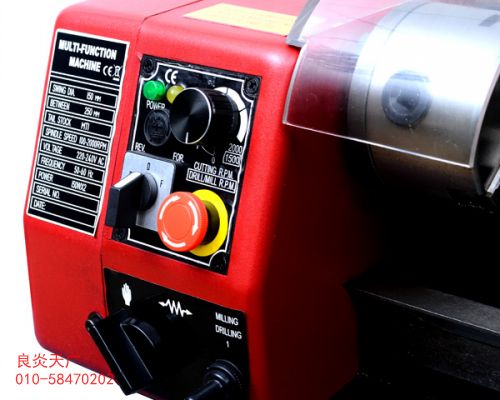

  紧急拍停开关、速度无级可调、全套变速齿轮、高精确度。基于高精密的产品技术,使用众多的附件可进行多方面的工作。

M1微型多功能机
•多功能机
•用于铣削,钻孔和切割

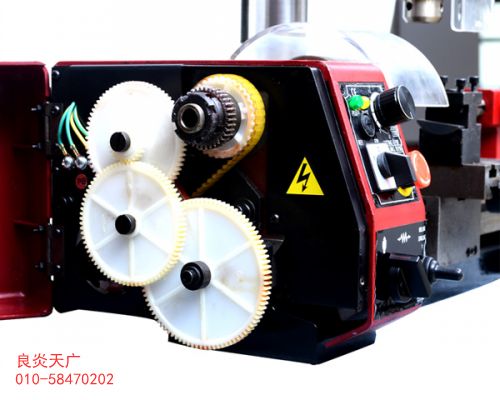

•随着C1的车床和X1磨附件
•体积小,设计精巧










技术参数
车削
床身上工件最大回转直径          140毫米
最大工件长度                            250毫米
主轴通孔直径                           10毫米
主轴孔莫氏锥度                           莫氏2号
尾轴孔莫氏锥度                           莫氏1号
主轴跳动精度                                       0.02毫米
主轴转速范围                                   100-2000转/分±10%
拖板横向行程                          50毫米
螺纹加工范围                                    公制: 0.5-1.25毫米(5种螺距)
                                         英制:16-24牙/英寸(5种螺距)
输出功率                                           150瓦

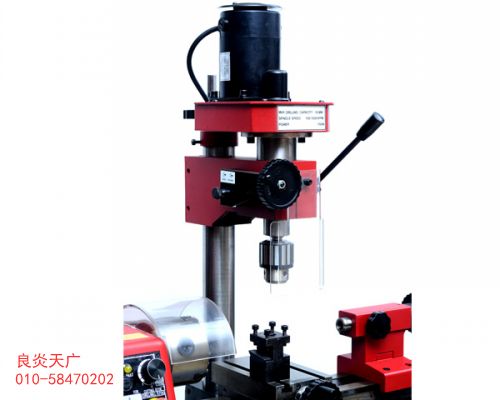

钻孔与铣削
最大钻孔/铣削直径                          10毫米
钻孔/铣削主轴行程                           30毫米
钻孔/铣削主轴转速                        100-1300转/分±10%
T型槽宽度                                   8毫米
输出功率                                        150瓦

整机净重/毛重                                  40/45公斤
包装尺寸                                           700x500x400毫米

随机附件
80毫米三爪卡盘  10毫米钻夹头  莫氏2号呆顶尖  扳手套件



可选特殊附件,以下附件是需要用户单独购买的。
Serial No.
编号
Item Description
项目说明
Suitable for Models
适合车型
S/N:10000

铁木工作台

C0,C1,C2,SC2,C3

Z1,X0,X1,SX1,X2,SX2

S/N:10005

11件套车刀

DIN 4971R外圆偏车刀
DIN 4972R弯头45度车刀
DIN 4973R内孔车刀
DIN 4974R内孔平面车刀
DIN 4975 外螺纹60度车刀
DIN 4976 宽刃光口刀
DIN 4977R外圆90度偏刀
DIN 4978R端面90度车刀
DIN 4980L外圆左车刀
DIN 4980R外圆90度偏刀
DIN 4981R切断刀

CO,C1,C2,SC2,C3

S/N:10010

¢80mm 4-jaw chuck
四爪卡盘


C1, C2,SC2,C3,X2P,SX3L,M1
S/N:10015
Lathe dog
车床勾

C1,C2,SC2,C3,M1
S/N:10035
Quick vice 50mm
快速平口钳


C1,X0,SX0,X1,

SX1,XN2,M1,SM4

S/N:10079
Face plate ¢112mm
花盘

M1
S/N:10079A
Clamping kit for face plate
Bolt size 6mm
花盘螺丝组件

C1,M1
S/N:10080
Steady rest
中心架

C1,M1
S/N:10081
Follow rest
跟刀架

C1,M1
S/N:10082
Vertical slider
T-slot 8mm
垂直托板

C1,M1
S/N:10083
Horizontal slider
Rotate angele ±40°
水平托板

C1,M1
S/N:10084
Thread cutting kits
(metric z=40,42,45,48,50,54,60)
交换齿轮

C1,M1
S/N:10085

Thread cutting kits

(imperial z=36,40,42,45,48,

50,54,57,60)
交换齿轮


C1,M1
S/N:10086
Wood tool rest+center(MT#2)
木工附件

C1,M1
S/N:10087
Ball head cutting set
球头车削附件
C1,M1
S/N:10088
Headstock center
(MT #2)
呆顶尖

C1,M1
S/N:10089
Tool holder
(Cut off blade holder
Boring cutter holder)
刀架
(切断刀座

镗刀座)

C1,M1
S/N:10089A

Tool


Cut-off blade size:70*2*10mm
Boring cutter Dia 10mm

工具


截止刀片尺寸:70 * 2 * 10毫米
镗刀直径10毫米


C1
S/N:10090
Mill chuck set
(MT#2  3,4,5,6mm)
锥度夹头组

C1,M1
S/N:10091
Tailstock chuck+shank
(MT #1,10mm)
尾座钻夹头

C1,M1
S/N:10093
Rolling center
(MT #1)
活络顶尖

C1,M1
S/N:10144
Quick change cutter rest
快换刀架
C1,M1
S/N:10144-1
Tool post
刀架

C1
S/N:10144-2
Cutter holder
刀架
C1
编号
项目说明
适合车型
S/N:10035
快速平口钳
50毫米


C1,X0,SX0,X1,

SX1,XN2,M1,SM4

S/N:10067

S/N:10038

S/N:10068

S/N:10039

S/N:10040

S/N:10041

S/N:10069

2刃高速钢立铣刀¢3毫米

2刃高速钢立铣刀¢4毫米

2刃高速钢立铣刀¢5毫米

2刃高速钢立铣刀¢6毫米

2刃高速钢立铣刀¢8毫米

2刃高速钢立铣刀¢10毫米

¢3-10毫米

X1,X2,SX1,X2L,

SX2,SX2L,X2P,XN2

S/N:10065

S/N:10066



4刃高速钢立铣刀(公制7个)

4刃高速钢立铣刀(公制6个)

X1,SX1,X2,X2L,SX2,

SX2L,X3,X3L,SX3,SX3L

S/N:10102

S/N:10103

4刃高速钢立铣刀(英制6个)

4刃高速钢立铣刀(英制8个)



X1,SX1,X2,X2L,SX2,SX2L

X2P,X3,X3L,SX3,SX3L

S/N:10070

磨夹头组

卡盘dia.3,4,5,6,8,10毫米


M1,X1,SX1,XN2的,SM4
S/N:10071

硬质合金可转位立铣刀

MT#2美分16毫米


M1,X1,SX1,XN2的,SM4

S/N:10072

S/N:10073

S/N:10074

S/N:10075

S/N:10076

S/N:10077

S/N:10078

筒夹
MT2夹头¢3毫米

MT2夹头¢4毫米

MT2夹头¢5毫米

MT2夹头¢6毫米

MT2夹头¢8毫米
MT2夹头¢10毫米
MT2夹头¢3-10MM


X1,SX1
S/N:10104
夹紧工具包12个
螺栓尺寸为6mm

X1,SX1,XN2的,SM4
S/N:10105
夹具组24件
螺栓尺寸为6mm
包括:4个螺栓,2步块对,4个T型螺母,法兰螺母,4,4个接头螺母,
4月底,抑制功能
SX0,X1,SX1,XN2
S/N:10106
油盘

X1,SX1
S/N:10108
副宽度50mm

X1,SX1,XN2的,M1
S/N:10116
末节铣床刀杆
MT#2
分切锯,孔Φ 30毫米

X1,SX1,XN2的,M1
S/N:10117
镗刀杆,镗刀
MT#2

M1,X1,SX1,XN2的,SM4
S/N:10118
末节铣床刀杆
MT#2
分切锯,孔Φ 30毫米

X1,SX1,XN2的,M1
S/N:10133
宽度70mm

X0,X1,Z1,SX0,SX1
S/N:10253B (750X290X890MM)
