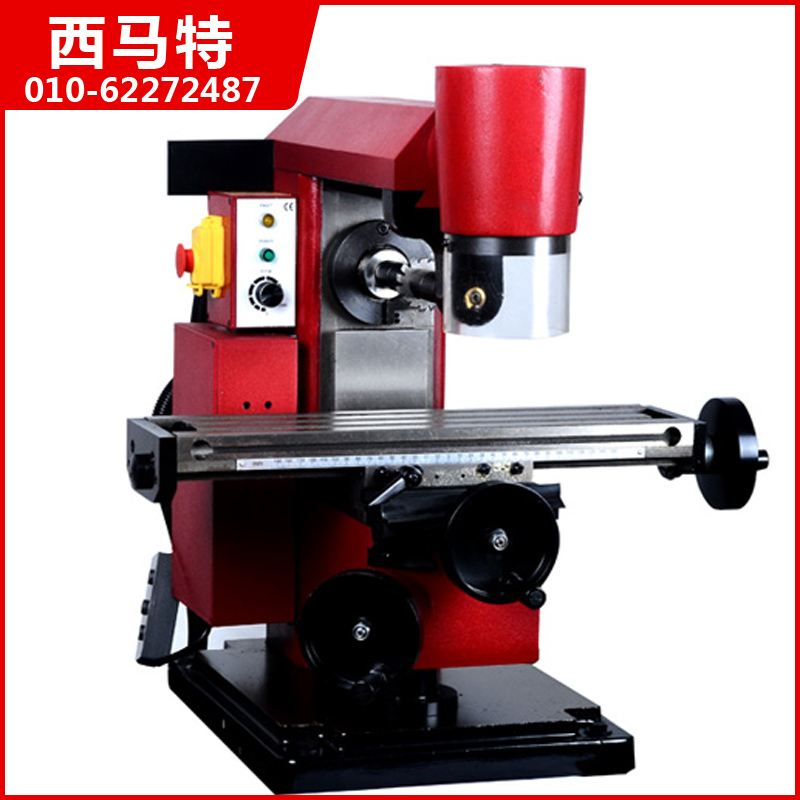

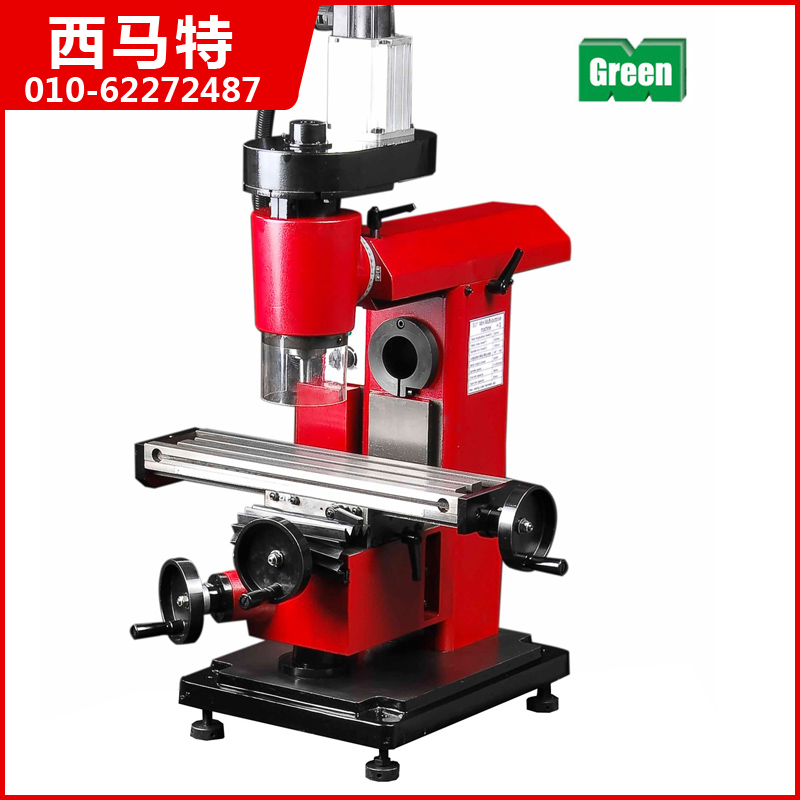

SU1万能铣床

•通用立式或卧式铣床
•关节型表结构与精密的台面
•坚固的铸铁结构,燕尾导轨
•简单函数的变化使得一个多功能的机器

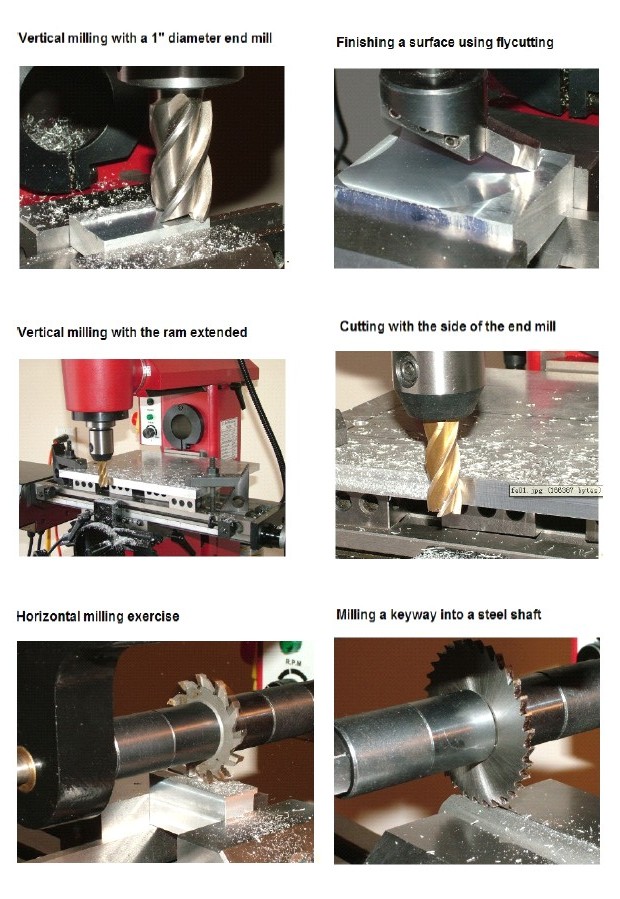

•完美的开槽,花键,齿轮切削








技术参数
最大端铣削能力 16毫米
最大面铣削能力 30毫米
最大锯片铣刀直径 30直径
工作台横向行程(Y) 92毫米
工作台纵向行程(X) 300毫米
工作台上下行程(Z) 105毫米
立轴立铣可旋转角度 45
主轴内孔锥度 莫氏3号或R8
电机额定功率 500
转速范围 200~2000/分钟
台面尺寸 460x120毫米
外形尺寸 590x870x700毫米
包装尺寸 860x870x710毫米
重量(净/毛重)
95/115公斤

可选特殊附件,以下附件是需要单独购买的。
  • Specifications
  • Optional Accessories
  • Review


  • 编号
    Serial No.
    项目说明
    Item Description
    适合车型
    Suitable for Models
    S/N:10036
    快速平口钳
    Quick vice 100mm


    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,M6

    S/N:10037
    弹性铣夹头(公制)
    MT3 Mill chuck set(metric)
    Chuck dia.4, 6, 8, 10, 12, 14, 16mm

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,SX4,M6

    S/N:10037A
    弹性铣夹头(英制)
    MT3 Mill chuck set(Imperial)

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,SX4,M6

    S/N:10045

    2刃高速钢立铣刀
    2 Flute Hss end mill

    ¢4-16mm

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,M6

    S/N:10046
    硬质合金可转位立铣刀
    Indexable carbide end mill Ø30mm

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,M6

    S/N:10047
    组合压板螺丝
    Clamping kit 42 pcs
    Include: 12 studs, 6 steo block pairs, 4 T nuts, 4 flange nuts, 4 coupling nuts, 6 end holddowns

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,M6

    S/N:10094
    立卧2用分度头/回转工作台
    Rotary table 100mm

    U1,SU1,SX0,X2,X2L,SX2,

    SX2L,X2P,X3,X3L,SX3,SX3L,M1

    S/N:10094-1
    分度片组件
    Dividing plate for S/N:10094

    U1,SU1,X2,X2L,SX2,SX2L,


    X2P,X3,X3L,SX3,SX3L,M1

    S/N:10094-2
    尾座
    Tailstock for S/N:10094

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L,M1

    S/N:10113
    硬质合金可转位立铣刀
    Indexable carbide end mill Ø50mm
    U1,SU1,X3,X3L,SX3,SX3L,SX4
    S/N:10126
    筒夹
    Collet MT3 ¢4-16mm

    U1,SU1,X2,X2L,SX2,SX2L,

    X2P,X3,X3L,SX3,SX3L

    S/N:10141B
    自动进给器
    Auto feeder
    SX4,U1,SU1,SX4
    S/N:10215
    铣刀
    Milling cutter 63*3
    U1,SU1
    S/N:10216
    铣刀
    Milling cutter 50*4
    U1,SU1
    S/N:10217
    齿轮铣刀
    Saw tooth milling cutter 50*M1
    U1,SU1
    S/N:10218
    齿轮铣刀
    Saw tooth milling cutter 50*M1.25

    U1,SU1
    S/N:10240C
     底座
    Stand

    U1,SU1

    具体产品信息以本公司给出的产品目录及实物产品为准
